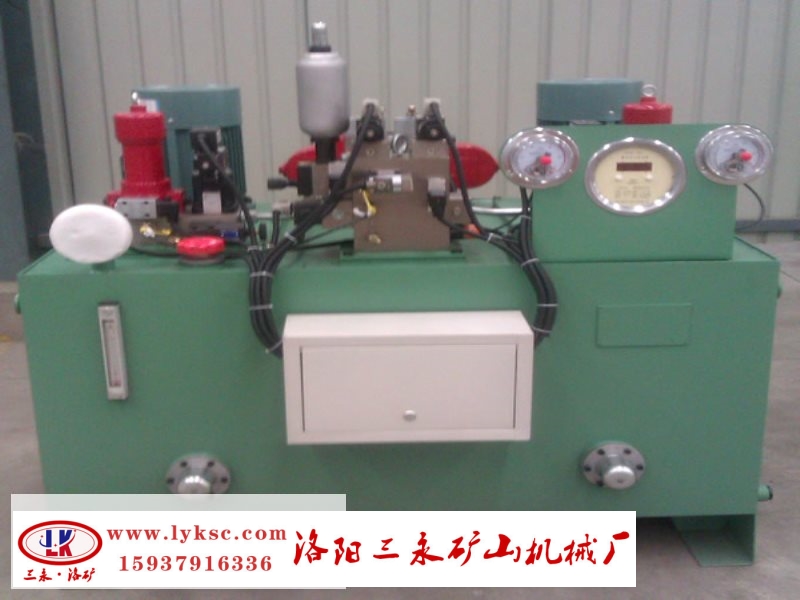

礦井提升機恒減速電液制動控制裝置
主要功能
1. 工作制動
為盤形制動器提供可以調節的壓力油,使提升機獲得不同的制動力矩,使礦井提升機正常的運轉,調速,停車
2. 井中恒減速安全制動
在井中發生各種事故狀態下,自動調節盤形制動器的油壓,使提升機按設定減速度制動,停車后,盤形制動器迅速世家全部制動力,使提升系統處于全制動狀態
3. 井中恒力矩耳機安全制動
若恒減速安全制動方式失靈,系統自動轉入備用的二級制動方式,盤形制動器迅速施加預先調定的第一級制動力,經延時后,盤形制動器施加全部制動力,使提升系統處于全制動狀態
4. 井口一級安全制動
在井口發生任何事故狀態下,盤形制動器迅速施加全部制動力,使提升系統處于全制動狀態
5. 系統自診斷功能
在開始工作前,可對制動控制系統進行自診斷檢查,確保安全制動控制系統處于良好的工作狀態
6. 故障監控功能
隨時對安全制動系統的狀態進行監視,并對故障點進行顯示,以便查找和排除故障。
主要技術參數
最大工作油壓 |
6.3/14Mpa |
最大供油量 |
141/min |
二級制動延時時間 |
0-10s |
工作制動控制電壓 |
0-10v |
電機功率 |
4*2KW |
工作介質 |
YB-N46抗磨液壓油 |
工作油溫 |
15-65℃ |
油箱儲油容積 |
500*2L |
液壓站外形尺寸 |
1100*1500*750mm |
液壓站重量(不含油液) |
540*2kg |
電控柜外形尺寸 |
可按客戶要求 |
主要配置
1. 每套含單泵回路獨立恒減速液壓站2臺,互為備用,恒減速電控柜1臺
2. 液壓泵,液壓閥,風熱散熱器,管路附件,PLC均未井口件
3. 主閥組采用插裝閥組設計,大通經插裝閥芯組成的系統更加適合大型提升機的使用環境,系統更加可靠
配件可以根絕客戶的需求和技術要求定做,詳情:15937916336 |
